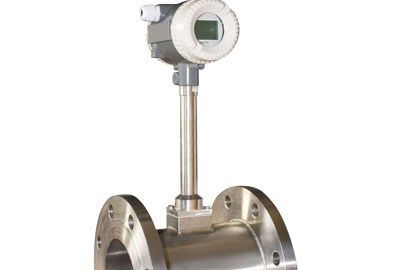

涡街流量计技术参数

涡街流量计技术参数
公称口径：　管道式：DN4～DN200
插入式：DN100～DN2000
精度等级：　管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度：　-20℃～50℃

介质温度：　测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力：　86KPa～106KPa
公称压力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级：　ExdIIBT4
连接方式：　螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
