LWQ系列气体涡轮流量计

来源:www.tlybc.com 时间:2019-5-7 9:01:49 浏览:

涡轮流量计

LWQ系列气体涡轮流量计

产品特点:

◆  优质合金涡轮,具有更高的稳流和耐腐蚀作用
◆  进口优质专用轴承,使用寿命长
◆  计量室与通气室隔绝,保证了仪表的安全性
◆  可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值
◆  流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h
◆  智能化仪表系数多点非线性修正
◆  内置式压力、温度传感器,安全性能高、结构紧凑、外形美观
◆  仪表具有防爆及防护功能,防爆标志为ExdⅡBT4、ExiaⅡCT4,防护等级为IP65
◆  系统低功耗工作,一节3.2V10AH锂电池可连续使用3年以上
◆  仪表系数、累计流量值掉电十年不丢

技术参数

一、流量范围:
型号规格
公称通径
(mm)
流量范围
(m3/h)
始动流量
(m3/h)
工作压力
(MPa)
安装形式
LWQ-25
25 (1")
2-40
0.6
4.0
法兰(螺纹)
LWQ-40
40 (1.5")
3-60
0.8
4.0
法兰(螺纹)
LWQ-50
50 (2")
5-100
1
4.0
法兰
LWQ-80
80 (3")
10-200
2.5
1.6
法兰
LWQ-100
100(4")
20-400
2.5
1.6
法兰
LWQ-150
150(6")
50-1000
4
1.6
法兰
LWQ-200
200(8")
100-2000
8
1.6
法兰
LWQ-250
250(10")
150-3000
12
1.6
法兰
LWQ-300
300(12")
200-4000
16
1.6
法兰

二、电气性能指标:
表2
型号规格
显示、输出方式
供电电源
LWQ
电压脉冲低电平≤1V,高电平≥5V,三线制
外电源DC12V-24V
LWQ-A
(4~20)mA标准模拟信号线性对应于(0~Qmax)m3/h标准体积流量, 两线制
外电源DC24V
LWQ-B
具有多点精度修正,同时显示瞬时流量和累计流量双排液晶显示,方法如下:
Q    XXXX    四位瞬时流量(m3/h)
XXXXXXXX    八位累计流量(m3
注:累计流量自00.000000开始计数,自动扩大显示精度,最大记至999999.99。累计流量值可清零,仪表系数、累计流量值掉电十年不丢。
3.2V10AH锂电池供电
LWQ-C
在LWQ-B(现场显示型)基础上加装4-20mADC电流输出
外电源DC24V
LWQ-D
在LWQ-B(现场显示型)加装温度、压力传感器,对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。
3.2V10AH锂电池或外电源DC24V

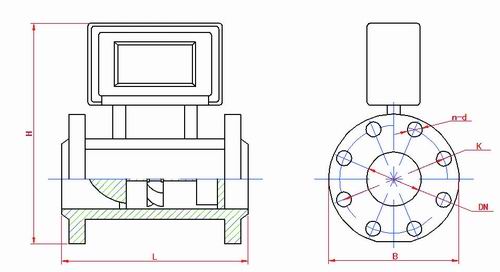

三、外型尺寸:


LWQ系列气体涡轮流量计









注:如图所示为温压补偿型仪表外形。
    同口径所有型号仪表传感器部分以及整机高度尺寸一致。

表3
型号
通径
mm
L
B
H
K
n
d
螺栓规格
常规耐压
MPa
LWQ-25
25
170
115
236
85
4
φ14
M12×50
4.0
LWQ-40
40
200
150
266
110
4
φ18
M16×55
LWQ-50
50
220
165
285
125
4
φ18
M16×60
LWQ-65
65
235
185
300
145
4
φ18
M16×65
1.6
LWQ-80
80
280
200
319
160
8
φ18
M16×70
LWQ-100
100
330
220
337
180
8
φ18
M16×80
LWQ-150
150
450
285
395
240
8
φ22
M20×80
LWQ-200
200
550
340
448
295
12
φ22
M20×90
LWQ-250
250
700
403
495
355
12
φ26
M24×90
LWQ-300
300
800
460
548
410
12
φ26
M24×100
