玻璃转子流量计典型产品

来源：www.tlybc.com 点击：发布时间：2019/5/6 16:48:22

产品说明：

玻璃转子流量计

LZB系列玻璃转子流量计

产品特点：

·国内统设通用性强、结构简单、维修方便。

·分段计量、测量范围灵活、可测微小流量。

·测体材质多样、可测腐蚀性介质。

·DN10口径以下带调节阀，方便用户。

技术参数：

公称口径：DN4～DN100

精度等级：±4％～±1.5％

测量锥管材质：硬质玻璃

浮子材质：不锈钢、玛瑙、氟包塑、316等

连接方式：软管、法兰、螺纹等

介质温度：0～120℃

公称压力：0.4Mpa～0.9 Mpa

量程比：1:10、1:5

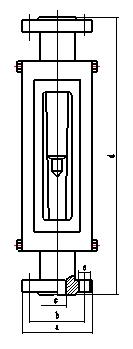

LZB15-100结构尺寸

型号

尺寸（mm）

a

b

c

d

e

LZB-15

LZBF-15

φ95

φ65

φ15

470

4孔φ14

LZB-25

LZBF-25

φ115

φ85

φ25

470

4孔φ14

LZB-40

LZBF-40

φ145

φ110

φ40

570

4孔φ18

LZB-50

LZBF-50

φ160

φ125

φ50

570

4孔φ18

LZB-80

LZBF-80

φ185

φ150

φ80

660

4孔φ18

LZB-100

LZBF-100

φ205

φ170

φ100

660

4孔φ18

技术参数

产品型号

通径

(mm)

测量范围

精度

工作压力

(Mpa)

使用温度（℃）

普通浮子材料

防腐浮子材料

液体

气体

普通

防腐

4

4

0-120

不

锈

钢

不

锈

钢

LZB(F)-4

Φ4

1-10(l/h)

1.6-16

2.5-25

0.016-0.16(m³/h)

0.025-0.25

0.04-0.4

≤1

LZB(F)-6

Φ6

2.5-25

4-40

6-60

0.04-0.4

0.06-0.6

0.1-1.0

2.5

2.5

LZB(F)-10

Φ10

6-60

10-100

16-160

0.1-1.0

0.16-1.6

0.25-2.5

LZB(F)-15

Φ15

16-160

25-250

40-400

0.25-2.5

0.4-4.0

0.6-6.0

4

≤.0.6

聚

全

氟

乙

丙

稀

LZB(F)-25

Φ25

40-400

60-600

100-1000

1.0- 10

1.6-16

2.5-25

1.5

2.5

LZB(F)-40

Φ40

0.16-1.6(m³/h)

0.25-2.5

4-40

6-60

LZB(F)-50

Φ50

0.4-4

0.6-6

10-100

16-160

≤.0.4

LZB(F)-80

Φ80

1.0-10

1.6-16

50-250

80-400

LZB(F)-100

Φ100

5-25

8-40

120-600

200-1000

上一个：G、R、F系列玻璃转子流量计
下一个：[玻璃转子流量计系列]

新闻资讯

型号	尺寸（mm）
型号	a	b	c	d	e
LZB-15 LZBF-15	φ95	φ65	φ15	470	4孔φ14
LZB-25 LZBF-25	φ115	φ85	φ25	470	4孔φ14
LZB-40 LZBF-40	φ145	φ110	φ40	570	4孔φ18
LZB-50 LZBF-50	φ160	φ125	φ50	570	4孔φ18
LZB-80 LZBF-80	φ185	φ150	φ80	660	4孔φ18
LZB-100 LZBF-100	φ205	φ170	φ100	660	4孔φ18

产品型号	通径 (mm)	测量范围		精度		工作压力 (Mpa)	使用温度（℃）	普通浮子材料	防腐浮子材料
		液体	气体	普通	防腐
			4	4	0-120	不锈钢	不锈钢
LZB(F)-4	Φ4	1-10(l/h) 1.6-16 2.5-25						0.016-0.16(m³/h) 0.025-0.25 0.04-0.4	≤1
LZB(F)-6	Φ6	2.5-25 4-40 6-60	0.04-0.4 0.06-0.6 0.1-1.0	2.5				2.5
LZB(F)-10	Φ10	6-60 10-100 16-160	0.1-1.0 0.16-1.6 0.25-2.5
LZB(F)-15	Φ15	16-160 25-250 40-400	0.25-2.5 0.4-4.0 0.6-6.0				4	≤.0.6	聚全氟乙丙稀
LZB(F)-25	Φ25	40-400 60-600 100-1000	1.0- 10 1.6-16 2.5-25	1.5			2.5
LZB(F)-40	Φ40	0.16-1.6(m³/h) 0.25-2.5	4-40 6-60
LZB(F)-50	Φ50	0.4-4 0.6-6	10-100 16-160					≤.0.4
LZB(F)-80	Φ80	1.0-10 1.6-16	50-250 80-400
LZB(F)-100	Φ100	5-25 8-40	120-600 200-1000
